N4L功率分析仪

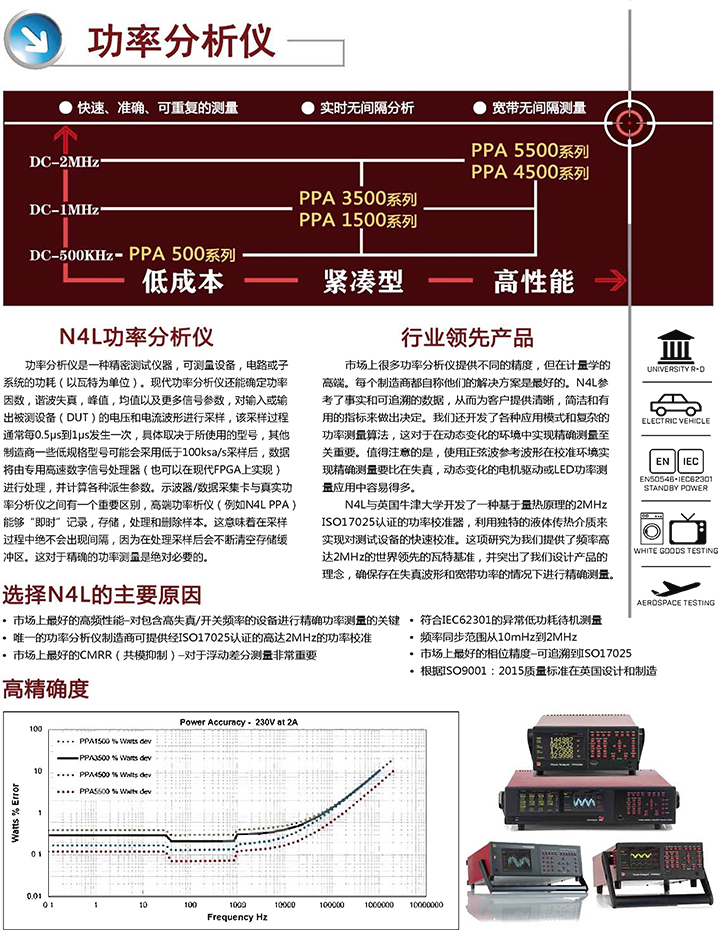

功率分析仪是一种精密测试仪器，可测量设备，电路或子系统的功耗（以瓦特为单位)。现代功率分析仪还能确定功率因数，谐波失真，峰值，均值以及更多信号参数，对输入或输出被测设备(DUT )的电压和电流波形进行采样，该采样过程通常每0.5us到1us发生一次，具体取决于所使用的型号，其他制造商一些低规格型号可能会采用低于100ksa/s采样后，数据将由专用高速数字信号处理器（也可以在现代FPGA上实现)进行处理，并计算各种派生参数。示波器/数据采集卡与真实功率分析仪之间有一个重要区别，高端功率析仪（例如N4L PPA)能够“即时”记录，存储，处理和删除样本。这意味着在采样过程中绝不会出现间隔，因为在处理采样后会不断清空存储缓冲区。这对于精确的功率测量是绝对必要的。 …
